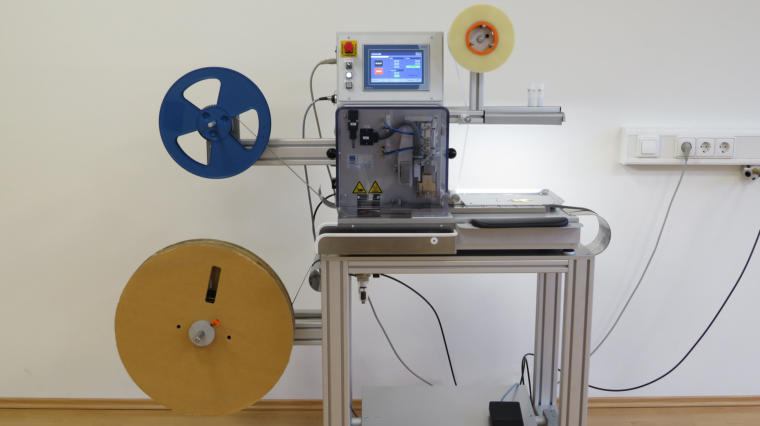

Blistergurtmaschinen
SGM 100
Blistergurtmaschine (Tischausführung) zum Verpacken von SMD-
Bauelementen oder anderen mechanischen Kleinteilen von Hand
oder einem Bestückungsautomaten
•
Blistergurtbreite 8 bis 72 mm, Taschentiefe 14 mm
(Standard)
•
Sonderausführung bis 120 mm Gurtbreite und 25 mm
Taschentiefe
•
Abwickeln von 560 mm Spule, Aufwickeln auf 330 mm Spule
•
Bei Handeinlegung: Leistung bis zu 1.500 Teile/Stunde
(teileabhängig)
•
Bei automatischer Bestückung: Leistung bis zu 4.000
Teile/Stunde
•
Einfaches Umrüsten auf einen anderen Bauteiltyp /
Gurtbreite
•
Wahlweise Heißsiegel- oder Kaltsiegelstation
•
Antrieb elektrisch (Schrittmotor)
•
SABO-SPS mit 7 Zoll Farbdisplay (seit Februar 2013)
•
Fußschalter oder automatischer Vorschub wählbar
•
Einstellbare Parameter: Schrittvorwahl in 4 mm-Stufen,
Sollstückzahl, Vorlauf, Nachlauf, Siegelzeit, Siegeldruck,
Siegeltemperatur, Toleranz der Siegeltemperatur, Taktzeit
des automatischen Vorschubs, automatisch Schneiden,
Teststreifen, Zählen über Taschen
•
Schnittstelle zum Bestücker für die Integration in eine
Produktionslinie
•
Modularer Aufbau
•
Sonderausführungen möglich
•
Option: Schneidestation --> Gurtschneiden erfolgt
automatisch
•
Option: Überwachung des Bauteils an der Einlegeposition
•
Option: Überwachung, ob Bauteil richtig eingelegt
•
Option: Kamerasystem zur Aufdruckkontrolle
•
Option: ESD-Ausführung der Gesamtmaschine
•
Option: Maschinentisch
•
Option: Speichermöglichkeit für verschiedene Programme
•
Höhe: 700 mm
•
Breite: 480 mm
•
Länge (ohne Arme / mit Arme): 700 mm / 1.400 mm
•
Gewicht: 50 kg
•
Spannung: 230 Volt
•
Luftanschluss: 6 Bar (für Heißsiegel- und Schneidestation)
Gurt umgelenkt (Steuerung
aktuell)
Mit Abrollarm (Aktuelle
Steuerung s. ‘Gurt umgelenkt’)
Mit Bandbunker (Aktuelle
Steuerung s. ‘Gurt umgelenkt’)
Blistergurtmaschinen
SGM 100
Blistergurtmaschine (Tischausführung) zum Verpacken von SMD-
Bauelementen oder anderen mechanischen Kleinteilen von Hand
oder einem Bestückungsautomaten
•
Blistergurtbreite 8 bis 72 mm, Taschentiefe 14 mm
(Standard)
•
Sonderausführung bis 120 mm Gurtbreite und 25 mm
Taschentiefe
•
Abwickeln von 560 mm Spule, Aufwickeln auf 330 mm Spule
•
Bei Handeinlegung: Leistung bis zu 1.500 Teile/Stunde
(teileabhängig)
•
Bei automatischer Bestückung: Leistung bis zu 4.000
Teile/Stunde
•
Einfaches Umrüsten auf einen anderen Bauteiltyp /
Gurtbreite
•
Wahlweise Heißsiegel- oder Kaltsiegelstation
•
Antrieb elektrisch (Schrittmotor)
•
SABO-SPS mit 7 Zoll Farbdisplay (seit Februar 2013)
•
Fußschalter oder automatischer Vorschub wählbar
•
Einstellbare Parameter: Schrittvorwahl in 4 mm-Stufen,
Sollstückzahl, Vorlauf, Nachlauf, Siegelzeit, Siegeldruck,
Siegeltemperatur, Toleranz der Siegeltemperatur, Taktzeit
des automatischen Vorschubs, automatisch Schneiden,
Teststreifen, Zählen über Taschen
•
Schnittstelle zum Bestücker für die Integration in eine
Produktionslinie
•
Modularer Aufbau
•
Sonderausführungen möglich
•
Option: Schneidestation --> Gurtschneiden erfolgt
automatisch
•
Option: Überwachung des Bauteils an der Einlegeposition
•
Option: Überwachung, ob Bauteil richtig eingelegt
•
Option: Kamerasystem zur Aufdruckkontrolle
•
Option: ESD-Ausführung der Gesamtmaschine
•
Option: Maschinentisch
•
Option: Speichermöglichkeit für verschiedene Programme
•
Höhe: 700 mm
•
Breite: 480 mm
•
Länge (ohne Arme / mit Arme): 700 mm / 1.400 mm
•
Gewicht: 50 kg
•
Spannung: 230 Volt
•
Luftanschluss: 6 Bar (für Heißsiegel- und Schneidestation)
Sonderanwendung:
•
In Kombination mit Bauteilvorbereitung, bestehend aus ...
o
Blistergurtmaschine
o
Werkzeugsätze zur Bauteilbearbeitung
o
Bauteilzuführung
o
Höhenverstell- und rollbarer Arbeitstisch
o
ESD-Ausführung
Kombiniert mit
Bauteilvorbereitung
